Proteção · Seletividade · Coordenação

Do unifilar ao estudo de proteção.

PROTECAD conecta o modelo elétrico, os cálculos, os ajustes e a documentação em um só fluxo de trabalho.

Conheça o fluxo Assistir demonstração

Produto em desenvolvimento e validação técnica.

ESTUDO · SE PRINCIPAL MODELO CONECTADO

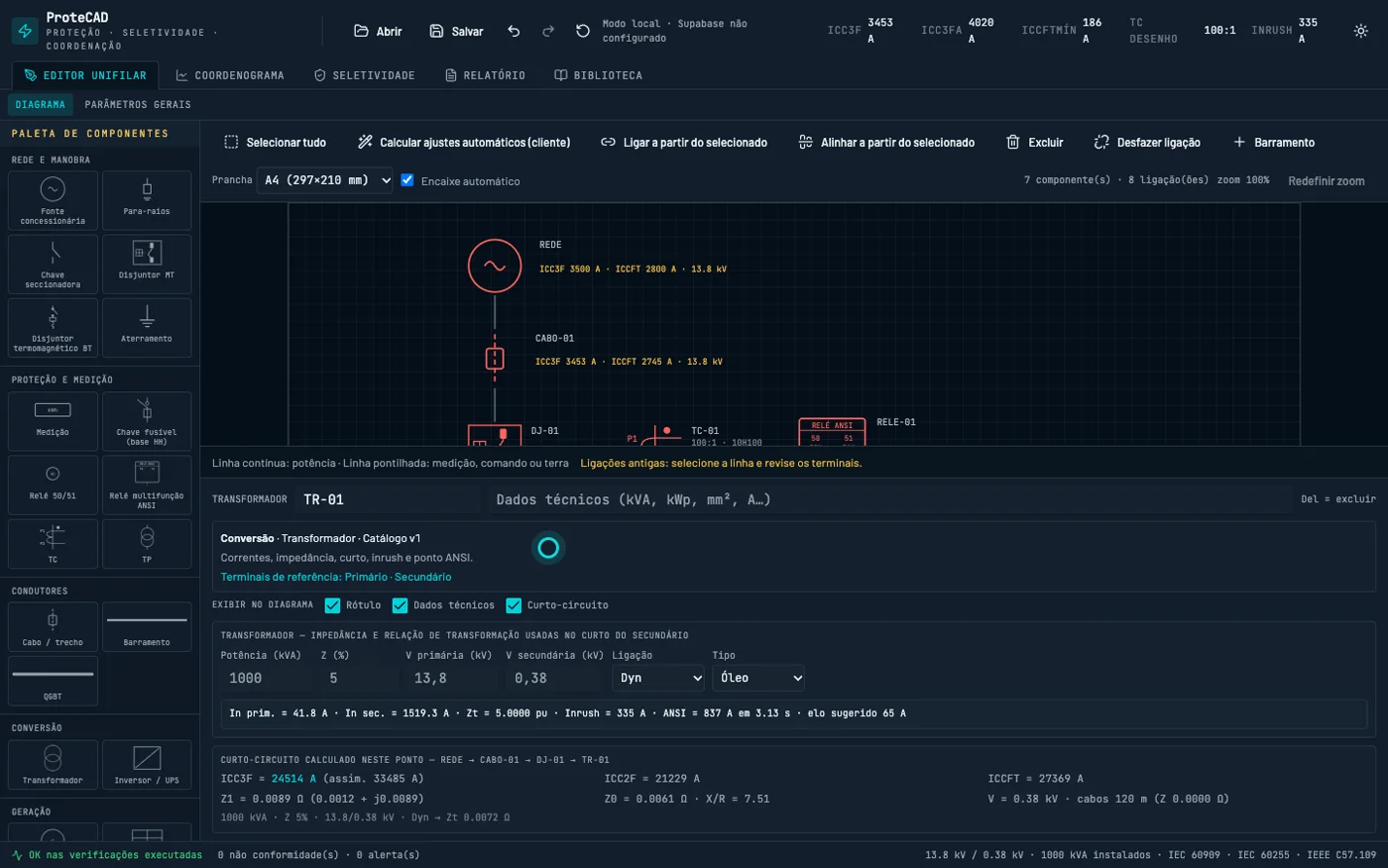

Tela do editor unifilar do ProteCAD mostrando o sistema elétrico de exemplo

01 UNIFILAR02 ANÁLISE03 RELATÓRIO

↗ Dados do sistema alimentam a análise

Curto por trechoProteções 50/51CoordenogramaMemória de cálculo

UM PROJETO, UM MODELO

O sistema elétrico é o ponto de partida.

Em vez de reconstruir o contexto em telas separadas, o engenheiro descreve o sistema e acompanha seus dados ao longo do estudo.

Editor unifilar do ProteCAD com fonte, cabo, disjuntor, TC, relé e transformadores

01 / FLUXO DO ESTUDO

Unifilar que representa o sistema

Componentes, terminais e ligações formam o modelo usado nas outras telas do estudo.

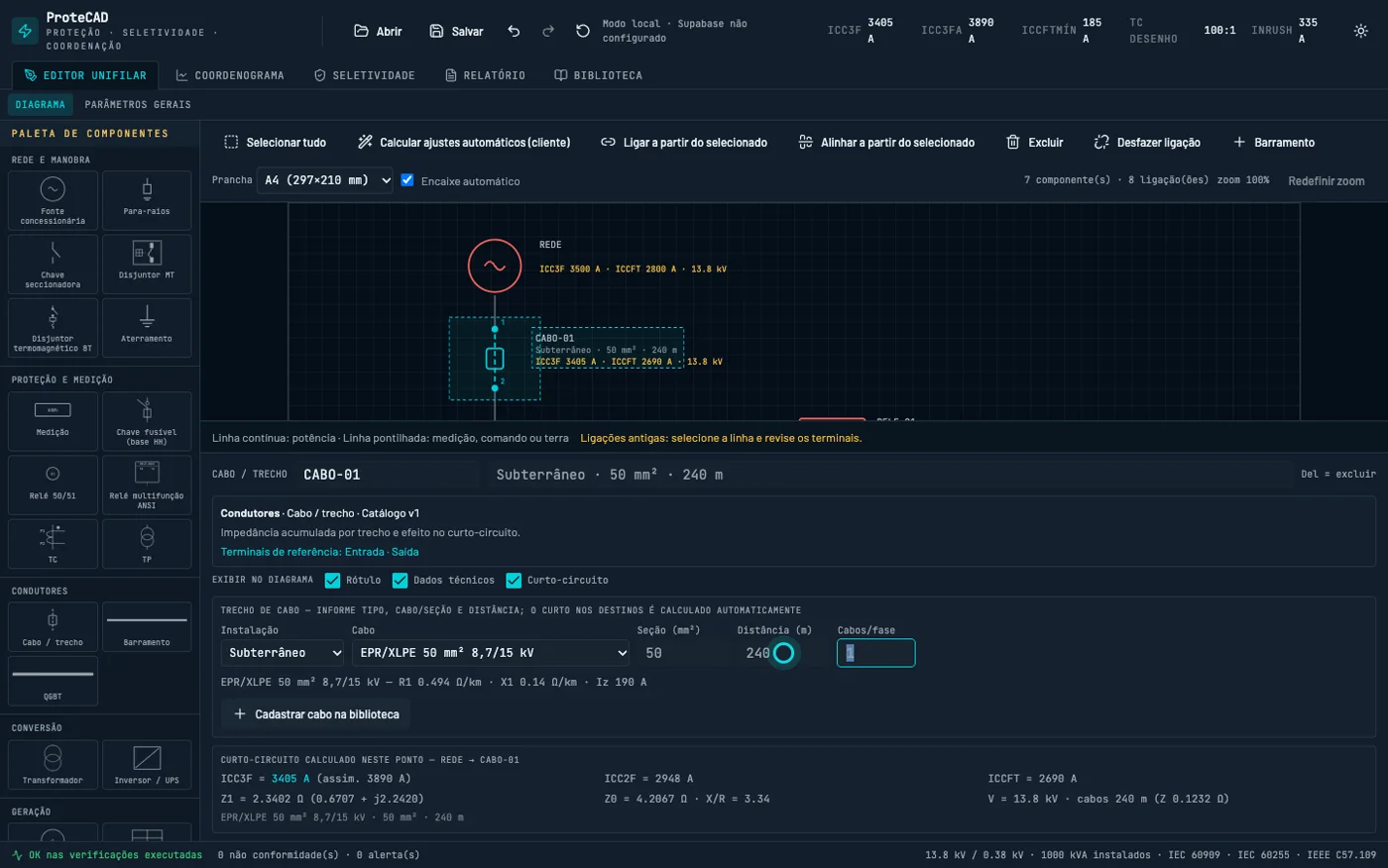

Dados de cabo subterrâneo e curto calculado no ponto selecionado

02 / FLUXO DO ESTUDO

Curto calculado por trecho

Edite o cabo e veja o efeito da impedância e da distância nos pontos a jusante.

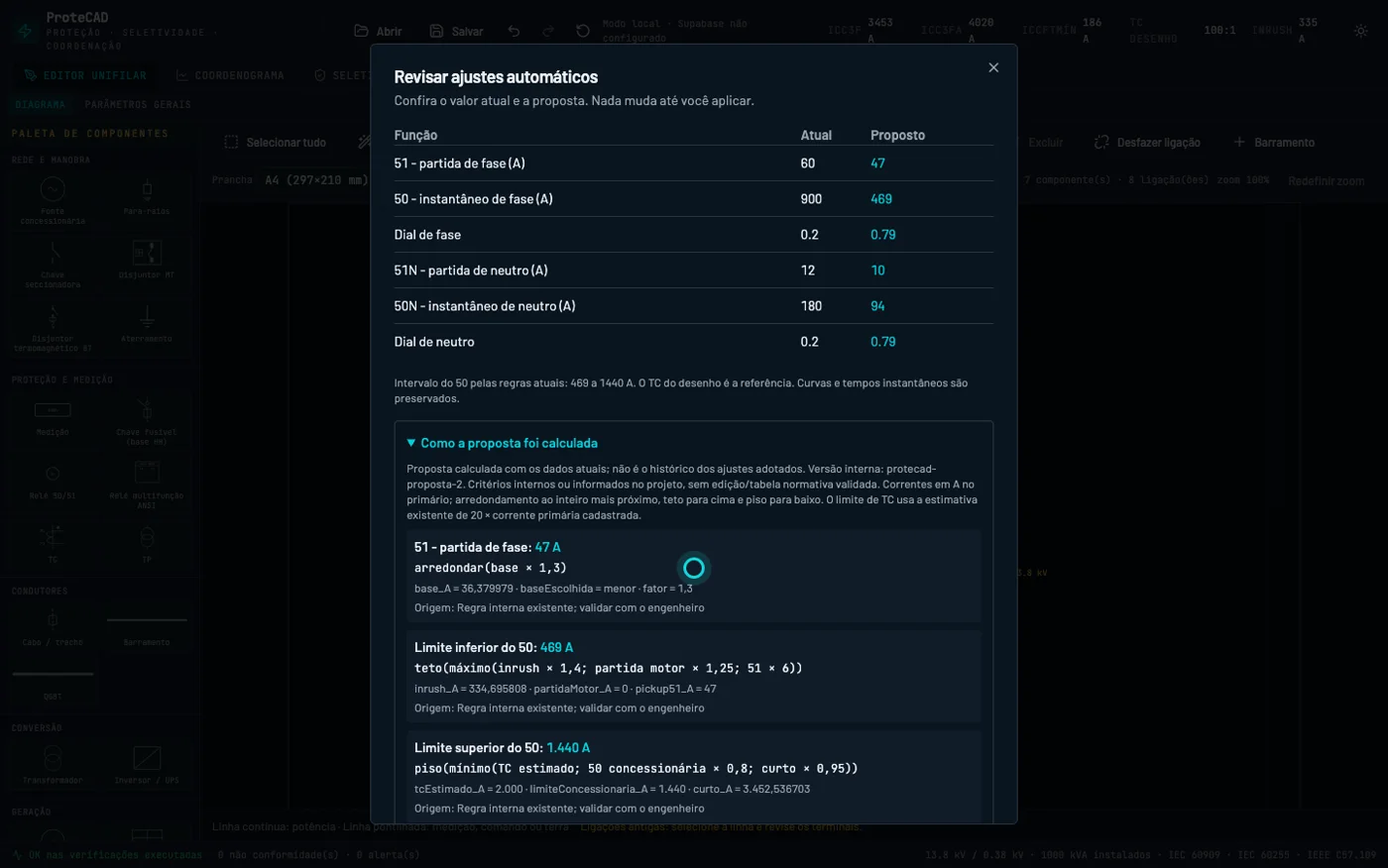

Janela de revisão dos ajustes de proteção com valores atuais e propostos

03 / FLUXO DO ESTUDO

Ajustes com memória de cálculo

Compare valores atuais e propostos. Consulte fórmula, entradas e origem antes de aplicar.

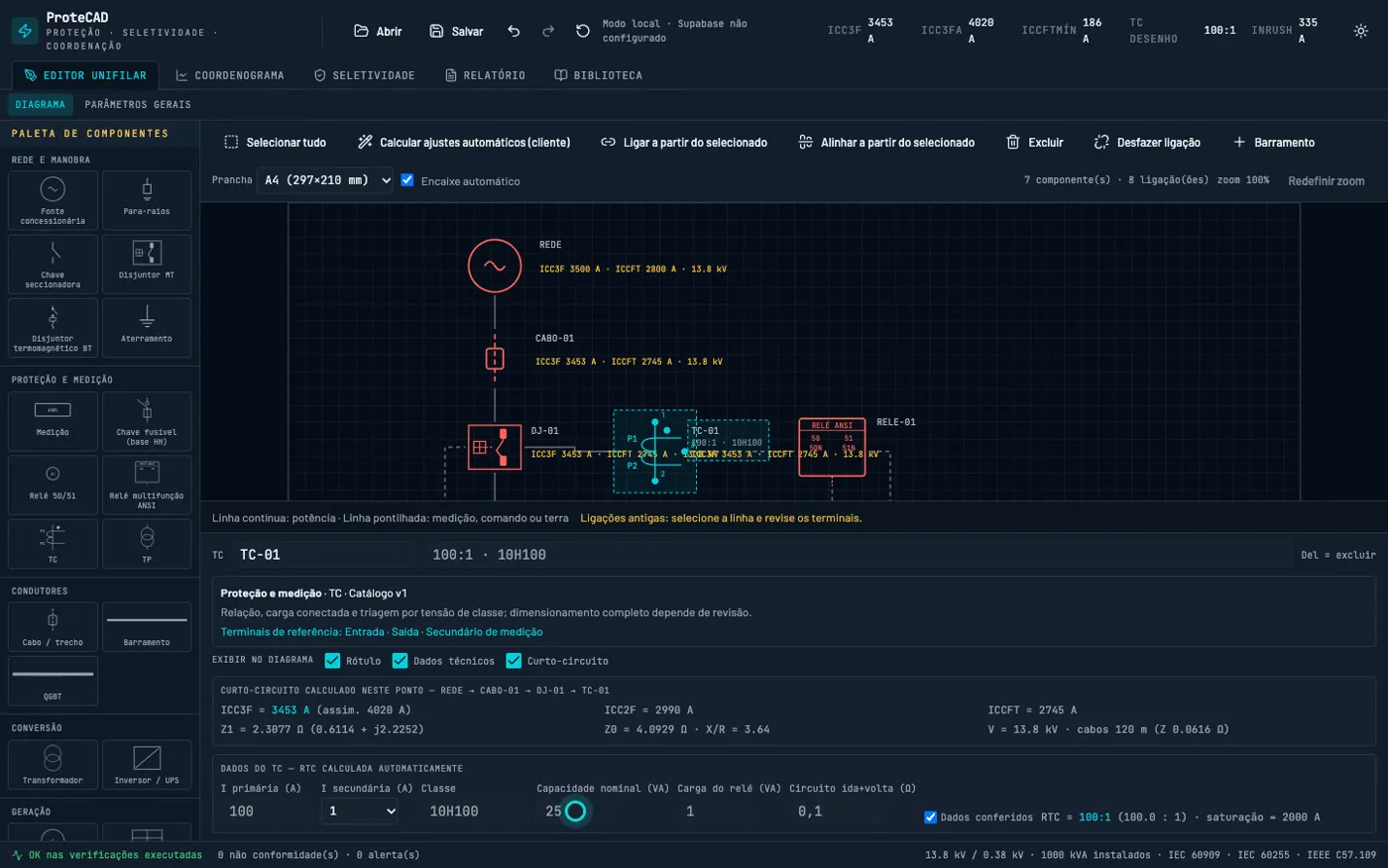

Editor unifilar com dados do transformador de corrente e correntes de curto-circuito

04 / FLUXO DO ESTUDO

Triagem dos dados do TC

Visualize relação, classe, carga e dados de curto-circuito no contexto do ponto selecionado.

ENGENHARIA COM CONTEXTO

Mais que um gráfico. Um fluxo de trabalho.

O coordenograma é uma parte do estudo. O diferencial está em conectar o desenho aos cálculos, às decisões e à entrega técnica.

Veja o produto em ação

O mesmo modelo percorre o estudo

O unifilar dá contexto aos cálculos, às curvas e aos dados apresentados no relatório.

Mudanças ficam visíveis

Comprimento de cabo, equipamentos e ajustes podem ser revistos no contexto do sistema.

O engenheiro continua no controle

Propostas podem ser comparadas e verificadas antes de serem aplicadas ao projeto.

Limites aparecem com clareza

Os estados OK, CONFIRMAR e ERRO ajudam a separar o que passou, o que exige análise e o que está inconsistente.

DEMONSTRAÇÃO DO PROTÓTIPO

Veja o estudo acontecer.

Uma visão do editor, da análise por trecho, da proposta de ajustes e do relatório atual.

PROTECAD · DEMONSTRAÇÃO TÉCNICA

DESENVOLVIDO PELA DUO VOLTS

Construído com quem realiza estudos de proteção.

O MVP começa por um fluxo focado em média tensão no Brasil, com validação técnica conduzida por engenheiro. Novas regras e topologias entram após comparação com estudos reais.

EM VALIDAÇÃOCELESC · escopo inicialGeração e NBR 14039 · em desenvolvimento
